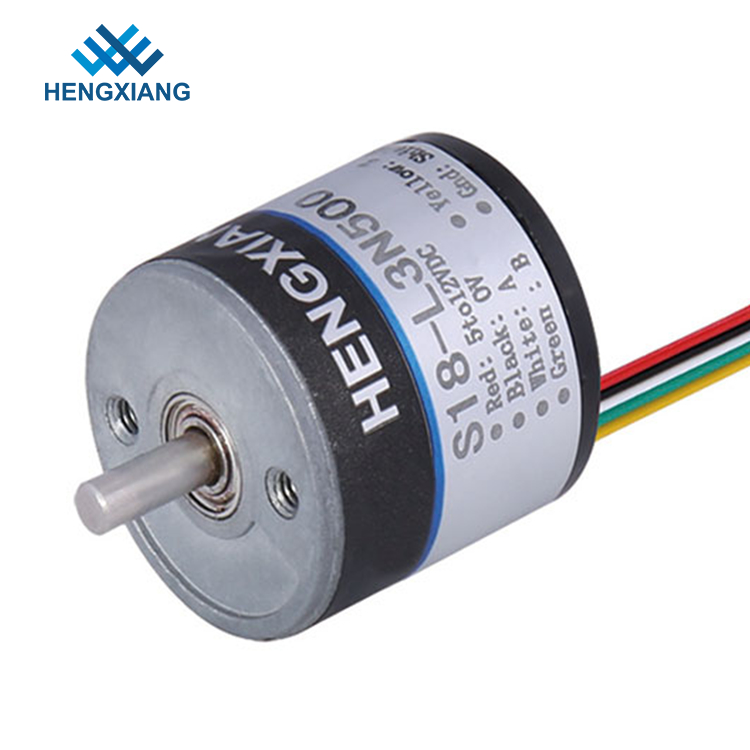

Buitendiameter 18mm stevige schacht 2.5mm miniatuur roterende codeurabz fase 360 resolutie
Kwesties die aandacht vergen
1. Moet het voedingvoltage kiezen: DC5V of DC8-30V
2. Moet de plaat modelaantal van de bladlente kiezen als u holle schachtcodeur selecteert
3. Gelieve te adviseren de motorsnelheid (t/min) die u eigenlijk gebruikt
4. Als u een andere vereisten hebt, te verstrekken gelieve detailparameters
Onze Verkopende punten
S18 de stijgende lijst van de codeurparameter
Merk | HENGXIANG |
Externe dimensies | Uitwendige diameter: 18mm |
Dikte: 18mm | |
Stevige Schachtdiameter: ⌀2.5mm | |
Resolutie | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Outputfase | Faseer A, B, Z |
Lever voltage | DC5V; DC8-30V |
Afzettype | Kabel uit van kant |
Kabel uit van rug | |
Outputwijze | De output van de collector open kring (NPN &PNP) |
Milieutemperatuur | Werkende temperatuur: -20~+80° (niet het bevriezen) |
Opslagtemperatuur: -25~+85° (niet het bevriezen) | |
Het milieumensdom | Het werken en opslag: (non-condensing) 35~85%RH |
Hoogste reactiefrequentie | 100kHz maximum |
Trilling (verdraag) | Omvang 0.75mm, 10-50Hz, 1 uur voor X/Y/Z-richting individueel |
Schok (verdraag) | 49/m/s2, drie keer voor X, Y, z-richting individueel |
Schachtmateriaal | roestvrij staal 304 |
Kabellengte | 150mm |
Shell | aluminiumlegering |
Pakket | Kartondoos |
Netto gewicht | Ongeveer 20g (met pakket) |
Certificatie | Ce |
Codeurcatalogus
Als u reeds het codeurmodel hebt geselecteerd gaat u opdracht geven tot, te versturen gelieve direct ons of de contact online dienst met de elektronische post op dit ogenblik om de recentste catalogus te krijgen.
Maar als u nog bent hebben om het even welke twijfels bij het kiezen van een juist codeur modelaantal, kunt u ook ons contacteren om de verwante catalogus te krijgen.
Productiedatum
3-5 werkdagen voor steekproef na betaald hoogtepunt
7-15 dagen voor massaproduktie na betaald hoogtepunt
De Methode van de codeurverrichting
de oday meest stijgende codeurs hebben Balans (HTL) de de outputbestuurder of van RS422 (TTL), deze heeft de meeste oudere outputkringen zoals Open Collector NPN, Open Collector PNP, Voltageoutput vervangen.
De balansdiekringen (van HTL), ook als Totempaal worden bekend, verstrekken een signaalniveau dat aan het toegepaste leveringsvoltage beantwoordt. Het leveringsvoltage strekt zich typisch van 8 uit tot 30 VDC.
Met juiste verbindingen u de Balansinterface kunt gebruiken om ware open collectorkringen te vervangen door een externe die diode te gebruiken op een bepaalde manier wordt verbonden om de richting van de stroom de kringen voor van RS422 (TTL) te beperken verstrek een constant 5 V-signaalniveau dat niet afhankelijk van het leveringsvoltage is. Twee waaiers van het leveringsvoltage kunnen worden geselecteerd: Van 4,75 tot 5,5 VDC (kan worden gebruikt om de open bestuurders van de collectoroutput te vervangen) of van 8 tot 30 VDC. Het gebruiken van verschil signaleert de output volledig volgens de RS422-norm naleeft.
De differentiële output heeft het hoogste weergavekarakteristiekvermogen en de beste lawaaiimmuniteit. Om dit te verzekeren zou de ontvanger ook een verschil moeten zijn.
Vervanging van Oudere Outputbestuurders
