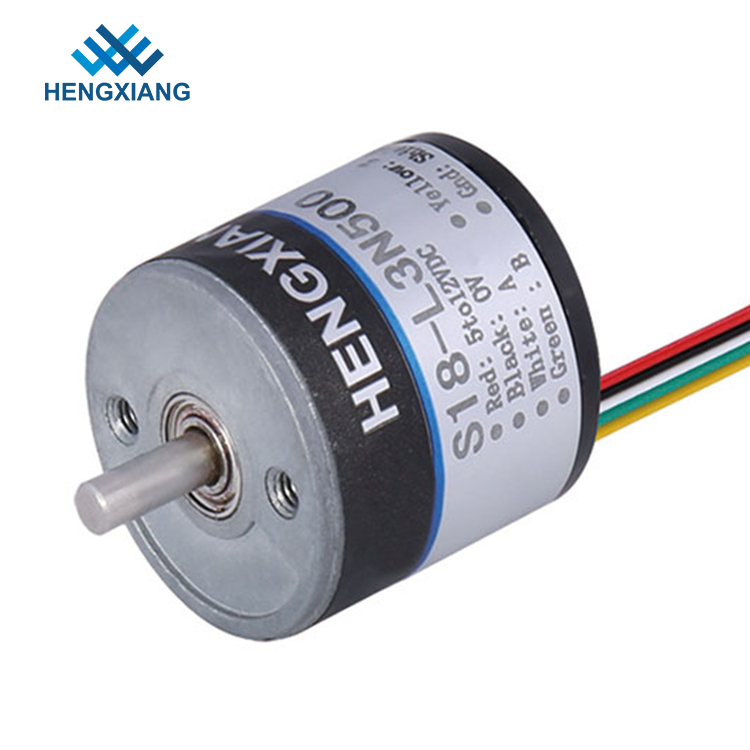

S18 miniatuur roterende output 1600 schacht 2.5mm van de codeurab fase NPN van de resolutie minigrootte voor subminiature motor
De informatie van de productbasis van de minicodeur van S18
Dikte van codeurlichaam 18mm
Stevige schachtdiameter 2.5mm, met de vorm van D
Schachtlengte 7mm
Installatiediameter size12mm
Voedingvoltage 5V of 8-30V
Het Signaal van de kringsoutput: NPN&PNP
Basis ontdekken: foto-elektrisch
Impuls per draai: 250ppr-1600ppr
Maximum motorsnelheid 5000rpm
Beveiligingsniveaurang IP50
De afzet van de lintkabel
Detailspecificaties
Merk | HENGXIANG |
Externe dimensies | Uitwendige diameter: 18mm |
Dikte: 18mm | |
Stevige Schachtdiameter: ⌀2.5mm | |
Resolutie | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
Outputfase | Faseer A, B, Z |
Lever voltage | DC5V; DC8-30V |
Afzettype | Kabel uit van kant |
Kabel uit van rug | |
Outputwijze | De output van de collector open kring (NPN &PNP) |
Milieutemperatuur | Werkende temperatuur: -20~+80° (niet het bevriezen) |
Opslagtemperatuur: -25~+85° (niet het bevriezen) | |
Het milieumensdom | Het werken en opslag: (non-condensing) 35~85%RH |
Hoogste reactiefrequentie | 100kHz maximum |
Hoogste Omwenteling | 5000rpm |
Beschermingsrang | IP50 |
Consumptiestroom | 50mA maximum |
De tijd van de stijgingsdaling | 100nsec maximum |
Schachtlading | Radiel: 2N; As: 2N |
Trilling (verdraag) | Omvang 0.75mm, 10-50Hz, 1 uur voor X/Y/Z-richting individueel |
Schok (verdraag) | 49/m/s2, drie keer voor X, Y, z-richting individueel |
Schachtmateriaal | roestvrij staal 304 |
Kabellengte | 150mm |
Principe van codeur
De mechanische graad is de daadwerkelijke omwenteling van de schacht in graden. De elektrograad wordt gebruikt voor elektrosignalen. De vereiste tijd voor de voltooiing van één afwisselend voltage/huidige cyclus wordt gedefinieerd als 360 elektrograden (el°). Voor stijgende codeurs, is één cyclus gelijk aan één volledige impuls. Met een bepaalde PPR kan de elektrograad in mechanische graad voor om het even welke stijgende codeur worden omgezet.
Elke 90 el° de stijgende codeuroutput een toenemende of dalende rand op de output van „A“ of van „B“ die als telling kan worden geïnterpreteerd. Als een codeuroutput 1000 PPR, een teller 4000 tellingen (4 tellingen elke impuls) kan interpreteren.
Pakket
Elke enige codeur wordt ingepakt in één enkel veilig karton met het beschermen van bel.
Dan zullen alle codeurs in een groter karton worden gezet om verzending voor te bereiden.
Ongeveer Onze Fabriek
Vraag over codeurs of onze fabriek alvorens opdracht te geven tot
Q: Waar is uw fabriek?
A: Onze fabriek wordt gevestigd op de Stad van Shanghai.
Q: Kan ik een bezoek aan uw fabriek betalen?
A: Ja, u heten wij welkom om onze fabriek op elk ogenblik te bezoeken als geschikt.
Q: Hoe lang is uw levertijd?
A: Gewoonlijk 3 werkdagen voor steekproef, 7-15 dagen voor massaproduktie,
De productiedatum is volgens ordehoeveelheid.
Q: Wat is de hoogste resolutie van uw codeurproducten?
A: De hoogste resolutie is 80000ppr, kunt u ons voor meer informatie met de elektronische post versturen.
Q: Kan uw codeur worden aangepast?
A: Ja, kan onze codeur volgens uw vereisten worden aangepast,
Q: Test u uw codeurproduct vóór verzending?
A: Ja, wij 100%-test en elk stuk alvorens om het onderzoeken te verschepen goed ervoor te zorgen het werk aangaande uw apparaat.
