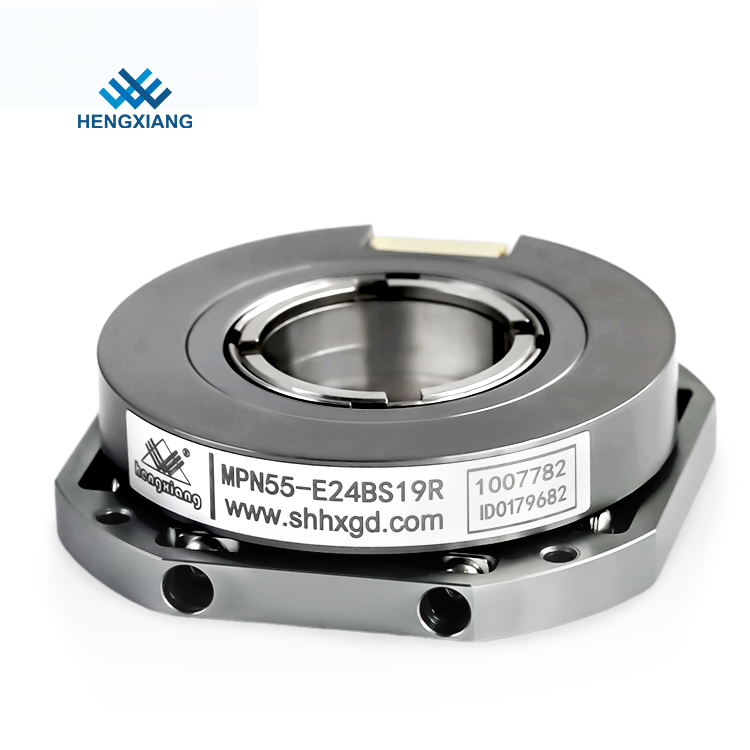

16bits 32bits multi-turn roterende flens absolute robot encoder SSI 15mm holle MPN55
Absolute encoder:
Absolute encoder is de sensor die direct digitaal uitvoert, er zijn verschillende concentrische codeschijven langs de radiale richting op de cirkelvormige codeschijf, er zijn doorschijnende en niet-doorschijnende sectoren op elk kanaal dat uit elkaar is samengesteld, de sectorbomen van aangrenzende codekanalen zijn dubbele relatie, het aantal codekanalen op de codeschijf is het aantal bits van zijn binaire digitale, aan de ene kant van de codeschijf bevindt zich de lichtbron.
1. Eigenschap:Flensencoder, absoluut type,meerdere beurten,holle as, SSI-encoder,
hoogwaardige Chinese leverancier van encoders in Shanghai.
2. Toepassing:Servo motor,robot en andere industriële automatiseringen.
3. Belangrijke parameters:
Artikelen
|
Basisparameters
|
Merk
|
Hengxiang
|
Encodertype
|
Absolute encoder
|
Externe diameter
|
55 mm (montageflens 65 mm)
|
Dikte
|
15mm
|
Type holle schacht
|
Doorgaand gat
|
Diameter holle as
|
14mm;15mm;19mm;20mm;24mm
|
Oplossing
|
enkele draai: 17 bits, 19 bits, 20 bits, 22 bits, 24 bits
|
meerdere beurten: 1716=17+16Bit, 1916=19+16Bit,
|
2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit
|
Koppel
|
E=SM08B-GHS-TB ;J=radiale kabel
|
Communicatie
|
B=BISS-C;S=SSI
|
Elektrische verbinding
|
R=RS-485
|
Uitvoermodus
|
M=multislag
|
S=enkele slag
|
Scanning principe
|
Reflecterende roostercode
|
Nauwkeurigheid
|
±80"
|
Reactie snelheid
|
Normale actie: 6000min-1
|
Ruis van het RMS-positiesignaal
|
±2@18 bits/r
|
Communicatie klokfrequentie
|
≤10MHz (BISS) of ≤ 5MHz (SSI)
|
Starttijd
|
typische waarde: 13ms
|
Bemonsteringsperiode absolute positie
|
≤75 ns
|
Toegestane snelheid
|
≤32200 omw/min (beperkt door mechanische snelheidslimiet)
|
Kabel
|
Differentiële twisted-pair kabel
|
Kabellengte
|
200mm-10000mm
|
Mechanische verbinding
|
Met lager en omcirkelde vergrendelingsas
|
Startkoppel
|
minder dan 9,8×10-3 Nm
|
Traagheidsmoment
|
minder dan 6,5×10-6 kg.m2
|
Schacht belasting
|
radiaal 30N;Axiaal 20N
|
Zwenk snelheid
|
≤6000 tpm
|
Shell-materiaal
|
Aluminium
|
Omgevingstemperatuur
|
In bedrijf: -20~+95℃;Opslag: -25~+100℃
|
Omgevingsvochtigheid
|
Gebruik en opslag: 35~85% RH (niet-condenserend)
|
Trillingen
|
Amplitude 1,52 mm, 5 ~ 55 HZ, 2 uur voor X-, Y-, Z-richting afzonderlijk
|
Schok
|
980m/s2 11ms, drie keer voor X-, Y-, Z-richting afzonderlijk
|
Bescherming
|
IP50
|
Netto gewicht
|
Ongeveer 150g
|
4. Details van MPN55
