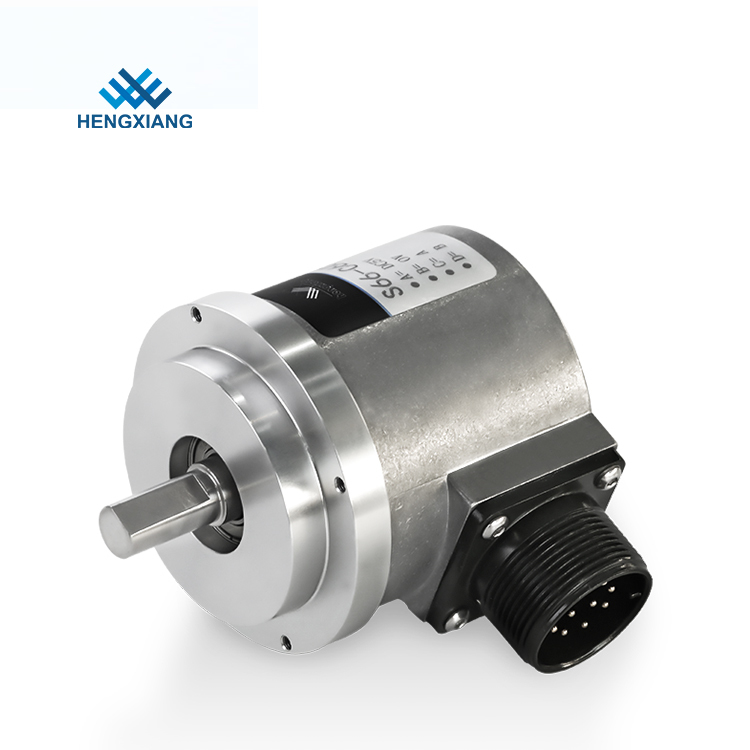

10mm solid Shaft Incremental Raster Encoder High Pulse 23040ppr S66

10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster

  • Hoog licht

    De stevige Codeur van de Schacht Hoge Impuls

    ,

    10mm de Stevige Codeur van de Schacht Hoge Impuls

    ,

    De hoge Codeur van de Impuls Stijgende Schacht

  • Merk
    HENGXIANG
  • Codeurtype
    Stijgende codeur
  • Uitwendige diameter
    66MM
  • Installatiedimensie
    diameter 62mm
  • Stevige Schachtdiameter
    10mm (de vorm van D)
  • Resolutie
    9-23040 ppr
  • Outputfase
    Fase A+, B+, Z+, A B Z
  • Outlettype
    radiale kabel/contactdoos
  • Outputwijze
    De output van de collector open kring/Voltage/Balans/de lijnaandrijving Lange van de lijnaandrijving
  • Beschermingsrang
    IP50; IP65
  • Kabellengte
    1000mm (kabel met beveiliging)
  • Netto gewicht
    Ongeveer 370g (met pakket)
  • Plaats van herkomst
    Shanghai, China
  • Merknaam
    HENGXIANG
  • Certificering
    CE,ISO9001
  • Modelnummer
    S66
  • Min. bestelaantal
    1pcs codeur om orde te beginnen
  • Prijs
    negotiable
  • Verpakking Details
    elk 1 stuk werd ingepakt in enige kartondoos
  • Levertijd
    3-5 werkdagen voor steekproeforde, 7-15 werkdagen voor massaorde
  • Betalingscondities
    D/A, D/P, T/T, Western Union, Creditcard, Master Card, Paypal, enz.
  • Levering vermogen
    100K stukken per jaar

10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster

Stijgende de codeurs stevige schacht 10mm van de roostercodeur hoge de impulscodeur van 23040ppr S66



Overzicht
Snelle Details
ModelNumber:
S66 codeur
Type:
Stijgende Codeur
Plaats van Oorsprong:
Shanghai, China
Merknaam:
HENGXIANG
Gebruik:
opcitionsensor
Theorie:
opcitionsensor
Output:
vierkant-golf
Beschrijving:
S66 codeur
Bank:
HENGXIANG
Uitwendige diameter:
66mm
Dikte:
58mm
Diameter van schacht:
10mm
Resolutie:
tot 23040ppr
Outputfase:
A+ EEN B+ B-Z+ Z
Outputtype:
NPN; voltage; Balans; TTL; HTL
Kabellengte:
1000mm
Bescherming:
IP50; IP65
Gewicht:
370g

Leveringscapaciteit
Leveringscapaciteit
100000 Stuk/Stukken per Jaar
Verpakking & Levering
Verpakkingsdetails
Kartondoos voor
Haven
Shanghai
10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster 0

WAAROM HENGXIANG? KIES.
* De snelle reactie ontving eens het citaatvraag van de klant
* Professioneel ingenieursteam, om uw problemen op elk ogenblik op te lossen
* Strikt inspectie vóór verzending
* Diverse te selecteren codeurmodellen
* Korte levertijd
* Hoog - kwaliteitsnorm
10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster 1
10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster 2



Modelselection guide
10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster 3



Productiedimensies
10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster 4
10mm stevige de Codeur Hoge Impuls 23040ppr S66 van de Schacht Stijgende Rooster 5
Product Paramenters
Punten
Basisparameters
Merk
HENGXIANG
Codeurtype
Stijgende codeur
Uitwendige diameter
66mm
Dikte
58mm
Schachtlengte
18mm
Stevige Schachtdiameter
8mm (de vorm van D)
Resolutie
9; 20; 30; 50; 60; 100; 200; 250; 256; 300; 360; 400; 450; 500; 512; 600; 720; 1000
1000; 1024; 1200; 1250; 1440; 1800; 2000; 2048; 2500; 2880; 3000;
3600; 4000; 4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040
Outputfase
Fase A+, B+, Z+, A B Z
Leveringsvoltage
DC5V; DC8~30V
Outlettype
radiale kabel
radiale contactdoos
Outputwijze
De output van de collector open kring
Voltageoutput
Balansoutput
TTL (DC5V)

HTL (DC8-30V)



Beschermingsrang
IP50; IP65
Kabellengte
1M (zou de kabellengte geschikt kunnen langs worden toegevoegd
vereis, maar het behoeftebetaling individueel)
Consumptiestroom
100mA MAXIMUM
Hoogste reactiefrenquency
300KHZ
Toelaatbare rimpeling
≤3%rms
Ladingsvoltage
≤DC30V
Isolatiesterkte
AC500V jaren '60
Isolatieweerstand
10MΩ
GND
om met codeur te verbinden niet
Teken aan Ruimteverhouding
45% aan 55%
beginnende torsie
minder dan 5x 10-3 N.m
Intertiaogenblik
minder dan 3x 10-6kg.m2
Schachtlading
Radiale 30N; As20n
Hoogste omwenteling
≤5000rpm; IP65≤3000r t/min
Het dragende leven
1.5✖️10 ⁹ revs bij geschatte lading (100000hours bij 2500RPM)
Milieutemperatuur
Het werken: - 20 ~+80°; opslag: - 25 ~+85°
Milieuvochtigheid
Het werken en opslag: (Noncondensing) 35-85%RH
Trilling (verdraag)
Omvang 0.75mm, 5-55Hz, 2 uren voor X, Y, z-richting individueel
Sok (verdraag)
490m/s2, Mej. 11 drie keer voor X, Y, z-richting individueel
Schachtmateriaal
Roestvrij staal
Shell Material
Het aluminium van de matrijzengietvorm
Kabellengte
1000mm (kabel met beveiliging)
Certificatie
Ce
pakket
Kartondoos
Netto gewicht
Ongeveer 370g (met pakket)



FAQ

Q1: Wat zijn onze sterke punten?

A1: ※ Kwaliteitsborging -- De producten hebben de gebiedende certificatie van Ce-ATC, ISO, QMS, enz. door derde te testen overgegaan    instellingen.

※ Belangrijke technologie -- met de nieuwe technologie van de hoge precisiesensor R&D en professioneel ontwerpteam die, constant prestaties, 21 jaar nadruk op kwaliteit, 3 uitvindingsoctrooien verbeteren 17 toepassingsoctrooien.

※ Op maat gemaakt - met rijp technisch vermogen en rijke ontwikkelingservaring, kunnen wij codeurs voor verschillende precisiebehoeften in divers mechanisch materiaal maken.

※ De efficiënte dienst - maak volledig gebruik van de bestaande milieu-informatie van middelen voorziet verenigde planning, verenigde specificaties, verenigde bouw, tijdbesparend en efficiënt.

Q2: Wat kunnen wij voor u doen?

A2: Wij kunnen u de diensten op het gebied van lift, motor, CNC, textiel, robot, wind, medisch, aanbieden lopende bandmateriaal en andere industrieën van de automatiseringstechnologie.

Q3: Hoe te om een juist codeurmodel te selecteren?

A3: Een juist codeurmodel is gebaseerd op verschillende toepassingen en de parameters, u konden ons voor technische ondersteuning contacteren als u om het even welke vraag hebt.

Q4: Biedt u technische ondersteuning aan?

A4: Ja, hebben wij professionele technicus die al uw twijfels kan oplossen.
