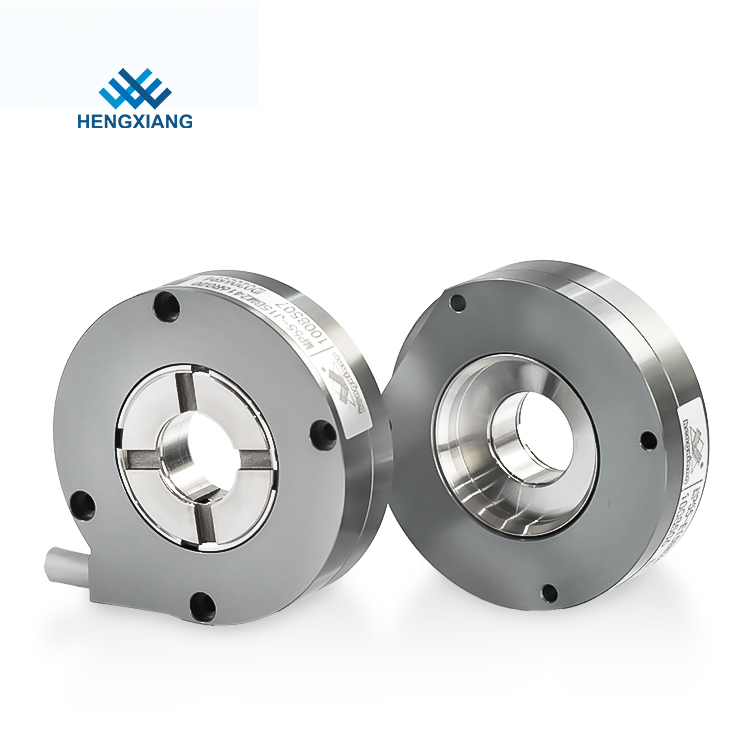

☆ De parameters van MP55
| Artikelen | Basisparameters |
| Merk | Hengxiang |
| Encodertype | Absolute encoder |
| Externe diameter | 55mm |
| Dikte | 14,5 mm |
| Installatie afmeting | 49,2 mm |
| Type holle schacht | Doorgaand gat |
| Diameter holle as | 14mm;15mm;19mm;20mm;24mm |
| Oplossing | enkele draai: 17 bits, 19 bits, 20 bits, 22 bits, 24 bits |
| meerdere beurten: 1716=17+16Bit, 1916=19+16Bit, | |
| 2016=20+16Bit, 2216=22+16Bit,2416=24+16Bit | |
| Koppel | E=SM08B-GHS-TB |
| Communicatie | B=BISS-C;S=SSI |
| Elektrische verbinding | Radiale aansluiting |
| Uitvoermodus | M=multislag |
| S=enkele slag | |
| Scanning principe | Reflecterende roostercode |
| Nauwkeurigheid | ±40" |
| Reactie snelheid | Normale actie: 6000min |
| Ruis van het RMS-positiesignaal | ±2@18 bits/r |
| Communicatie klokfrequentie | ≤10MHz (BISS) of ≤ 5MHz (SSI) |
| Starttijd | typische waarde: 13ms |
| Bemonsteringsperiode absolute positie | ≤75 ns |
| Toegestane snelheid | ≤32200 omw/min (beperkt door mechanische snelheidslimiet) |
| Kabel | Differentiële twisted-pair kabel |
| Kabellengte | 200mm-10000mm |
| Mechanische verbinding | Met lager en omcirkelde vergrendelingsas |
| Startkoppel | minder dan 9,8 × 10-3Nm |
| Traagheidsmoment | minder dan 6,5 × 10-6kg.m2 |
| Schacht belasting | radiaal 30N;Axiaal 20N |
| Zwenk snelheid | ≤6000 tpm |
| Shell-materiaal | Aluminium |
| Gewicht | ongeveer 90g |
| Omgevingstemperatuur | In bedrijf: -20~+95℃;Opslag: -25~+100℃ |
| Omgevingsvochtigheid | Gebruik en opslag: 35~85% RH (niet-condenserend) |
| Trillingen | Amplitude 1,52 mm, 5 ~ 55 HZ, 2 uur voor X-, Y-, Z-richting afzonderlijk |
| Schok | 980m/sec211ms, drie keer voor X-, Y-, Z-richting afzonderlijk |
| Bescherming | IP50 |
☆ De afmetingen van MP55
