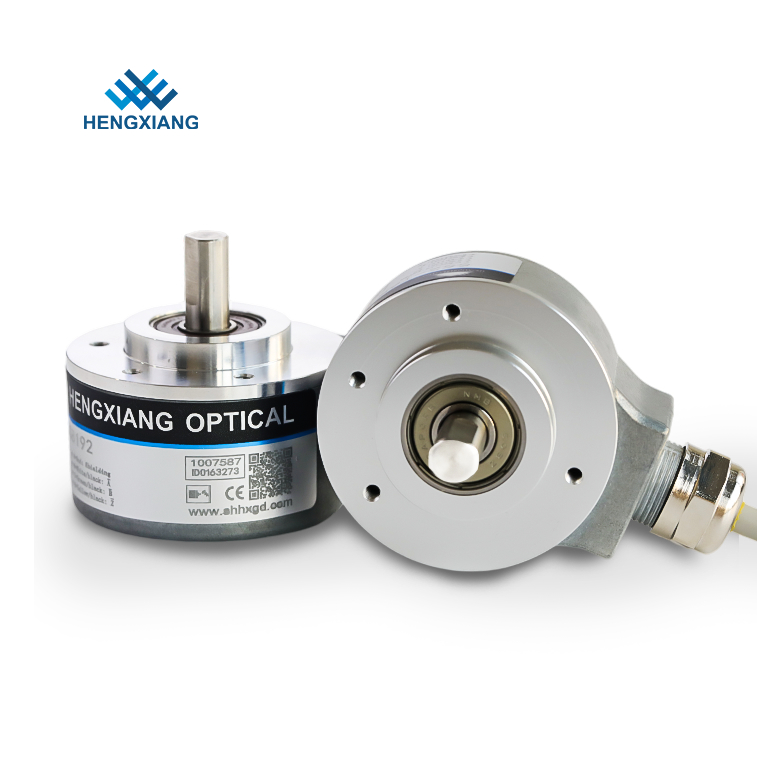

Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V

Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V

Producten - Liftcodeur
  • Hoog licht

    De optische Stevige Codeur van de Schachtlift

    ,

    IP50 lift Stijgende Codeur

    ,

    Mechanische Liftcodeur 30V

  • Codeurtype
    Stijgende codeur
  • Uitwendige diameter
    51mm
  • Outputwijze
    NPN; PNP; Voltage; Balans; TTL; HTL
  • Afzettype
    Radiale kabel; Radiale contactdoos; Radiale kabel met stop
  • Fase
    A/AB/ABZ/±AB/±ABZ/±ABZUVW
  • Resolutie
    100-23040 ppr
  • Diameter van schacht
    Stevige schacht 8mm (het type van D)
  • Beschermingsrang
    IP50; IP65
  • Leveringsvoltage
    DC5V; DC8-30V
  • Dikte
    29mm
  • Plaats van herkomst
    Shanghai, China
  • Merknaam
    HENGXIANG
  • Certificering
    CE,ISO9001
  • Modelnummer
    S52
  • Min. bestelaantal
    1pcs
  • Prijs
    Consult us
  • Verpakking Details
    elk 1 stuk werd ingepakt in enige kartondoos
  • Levertijd
    3-5 werkdagen voor steekproeforde, 7-15 werkdagen voor massaorde
  • Betalingscondities
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Levering vermogen
    100K stukken per jaar

Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V

  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
  • Optical Solid Shaft Incremental Mechanical Medium Duty Elevator Encoder 5 - 30V
Prijs opvragen Contact nu

Optische stevige de liftcodeur 5-30V van de schacht stijgende mechanische middelgrote plicht



1. Eigenschap: 8mm de Stevige codeur van de schacht stijgende pool.



2. Toepassing: Motor, CNC en andere industriële automatisering.



3. Belangrijke parameters: Hoge beschermingsrang IP65, Hoge resolutie 100-23040 ppr, UVW-signaal,                                                   resolutie/pool tot 8192/8







Product Paramenters
Punten
Basisparameters
Merk
HENGXIANG
Codeurtype
Stijgende codeur
Uitwendige diameter
51mm
Dikte
29mm
Installatiedimensie
diameter 40mm
Schachtlengte
16mm
Stevige Schachtdiameter
8mm (de vorm van D)
Resolutie
1000; 1024; 1200; 1250; 1440; 2000; 2048; 2500; 2880; 3000; 3600;
4096; 5000; 5760; 8192; 10000; 11520; 16384; 20000; 23040

1000/4; 1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6;

2048/8; 4096/4; 4096/6; 4096/8; 8192/4; 8192/6; /8192/8
Outputfase
Fase A+, B+, Z+, A, B, Z, U+, V+, W+, U, V, W
Leveringsvoltage
DC5V; DC8-30V
Outlettype
Kabel uit van rug
Contactdoos uit van rug
Kabel uit van terug met contactdoos
Outputwijze
NPN&PNP
Voltageoutput
Balansoutput
Verschiloutput (TTL, HTL, RS422)
Consumptiestroom
100mA MAXIMUM
Hoogste reactiefrenquency
300KHZ
Toelaatbare rimpeling
≤3%rms
Ladingsvoltage
≤DC30V
GND
om met codeur te verbinden niet
Teken aan Ruimteverhouding
45% aan 55%
beginnende torsie
minder dan 5 x 10-3 N.m
Intertiaogenblik
minder dan 3x 10-6kg.m2
Schachtlading
Radiale 60N; As60n
Hoogste omwenteling
3000RPM; IP65≤2000r t/min
Het dragende leven
1.5x109 revs bij geschatte lading (100000hours bij 2500RPM)
Milieutemperatuur
Het werken: - 20 ~+80°; opslag: - 25 ~+90°
Milieuvochtigheid
Het werken en opslag: (Noncondensing) 35-85%RH
Trilling (verdraag)
Omvang 0.75mm, 5-55Hz, 2 uren voor as drie individueel
Sok (verdraag)
490m/s2, Mej. 11 drie keer voor X, Y, z-richting individueel
Schachtmateriaal
Roestvrij staal
Shell Material
Het aluminium van de Diagietvorm
Kabellengte
1000mm (kabel met beveiliging)
Beschermingsrang
IP50; IP65
Kabellengte
1M (zou de kabellengte geschikt kunnen langs worden toegevoegd

vereis, maar het behoeftebetaling individueel)
Certificatie
Ce
pakket
Kartondoos
Netto gewicht
Ongeveer 300g (met pakket)





Productenbeschrijving
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 0
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 1
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 2



Modelselection guide
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 3











S52 codeur modelaantal voor verwijzing:

S52-T2N1024 DC12V

S52-Q2F2048 DC30V

S52-TE3V1200 DC8-30V

S52-T3F5760 DC24V

S52-Q4E8192 DC5V

S52- TE4C5000

S52-T6C3600

S52-Q6E2000

S52-TE3PH10000

S52-T12C1024/4 DC5V

S52-Q12E2048/6 DC8-30V

S52-T6E12C4096/8 DC5V

Productiedimensies
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 4
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 5

Product verpakking
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 6
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 7
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 8
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 9
Productgebruik
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 10
Ongeveer Fabriek
Co. van de ShanghaiHengxiangOpticalelektronika, Ltd, op Shanghai wordt gevestigd, een internationale stad van China, opstelling in 2001, zijn een professioneel productie high-tech bedrijf, providesresearch en productie, entityintegrating optisch, mechanisch en elektronisch ontwerp dat. Nu hebben wij het primaire in een pijpleiding vervoeren van codeurvervaardiging gebeëindigd. Na ontwikkeling vele jaren, hebben de roterende codeurs nu 10 reeksen en meer dan 100 soorten, beide algemeen verkoop rond de wereld. Onze roterende codeurs worden wijd gebruikt voor automatiseringsgebied, zoals, Kantoorbenodigdheden, het materiaal van de Watermilieubescherming, Elektromateriaal, Textielmachines, Carpentrymachinery, Injectiemachines, Vulcanizateequipment, Medisch apparaat, CNC machine, Metallurgische machine, Drukmachines, het testen machine, Lift, Servomotor, Verpakkingsmachine, enz., en vertrouwen en hoge reputatie van cliënten gewonnen. De het merkcodeur van „HengXiang“, heeft ISO9001: 2000 het Certificaat van het Kwaliteitsbeheersysteem en Ce-Certificatie, bovendien, hebben wij eigen uitvindingsoctrooien vijf en gebruiksmodeloctrooien vijf, gingen ook het Nieuwe en High-tech AchievementsTransformation Project van Shanghai over. Ons doel: De Eis, het Creëren van Maatschappelijke waarde, het dienen van cliënten aandachtig en win-win Bereiken van de vergaderingscliënt. Heet oprecht alle klanten welkom om onze bedrijf, om te herzien het merkproducten en van douane „HengXiang“ te bezoeken.
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 11
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 12
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 13
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 14
De Terugkoppeling van klanten
Optische Stevige de Liftcodeur 5 van de Schacht Stijgende Mechanische Middelgrote Plicht - 30V 15
FAQ
Q: Wat is uw MOQ?
A: 1pcs
Q: Hoe te om tot uw codeur opdracht te geven?
A: Contacteer ons, of verstuur ons met de elektronische post, zullen wij u zo spoedig mogelijk antwoorden.
Q: Bent u een fabriek of een handelsmaatschappij?
A: wij zijn 100%-fabriek met ons merk.
Q: Wat is uw merk?
A: HENGXIANG
Q: Kunt u product aan ons land verschepen?
A: Ja, te adviseren gelieve uw bestemming en postcode, zullen wij vrachtkosten u onmiddellijk controleren.
Q: Hoe te om de recentste prijs te krijgen?
A: Contacteer ons en vertel me de codeur modelselectie.
Q: Hoe te om een juist codeurmodel te selecteren?
A: Een juist codeurmodel is gebaseerd op verschillende toepassingen en de parameters, u konden ons voor technische ondersteuning contacteren als u om het even welke vraag hebt.
Q: Biedt u technische ondersteuning aan?
A: Ja, hebben wij professionele technicus die al uw twijfels kan oplossen.
Q: Kunt u fabriek een steekproef aanbieden?
A: Ja, kan de steekproef worden verstrekt.
Q: Hoe te voor een steekproef te betalen?
A: Momenteel, keurt onze fabriek T/T, creditcard, Paypal, Western Union of contant geld goed.
Q: Hebt u sommige video's van uw producten?
A: Ja, kon u onze YOUTUBE-pagina voor codeurvideo's bezoeken.
Q: Wat is uw de waarborgbeleid van het codeurproduct?
A: de garantie van de 1 jaarkwaliteit en life-long technische ondersteuning.
Q: Waar kan ik de het codeurcatalogus of informatieblad downloaden?
A: U kon onze officiële website bezoeken of ons rechtstreeks met de elektronische post versturen aan de recentste dossiers.
Q: Welke parameters worden gevraagd alvorens tot een codeur opdracht te geven?
A: U zou sommige basisparameters moeten krijgen alvorens u begint opdracht te geven tot. Zoals installatiedimensies, resoluties, kringssignaal, voedingvoltage, enz.
Als u om het even welke twijfel bij het selecteren van het model hebt, bent u welkom om ons voor meer hulp te contacteren.
