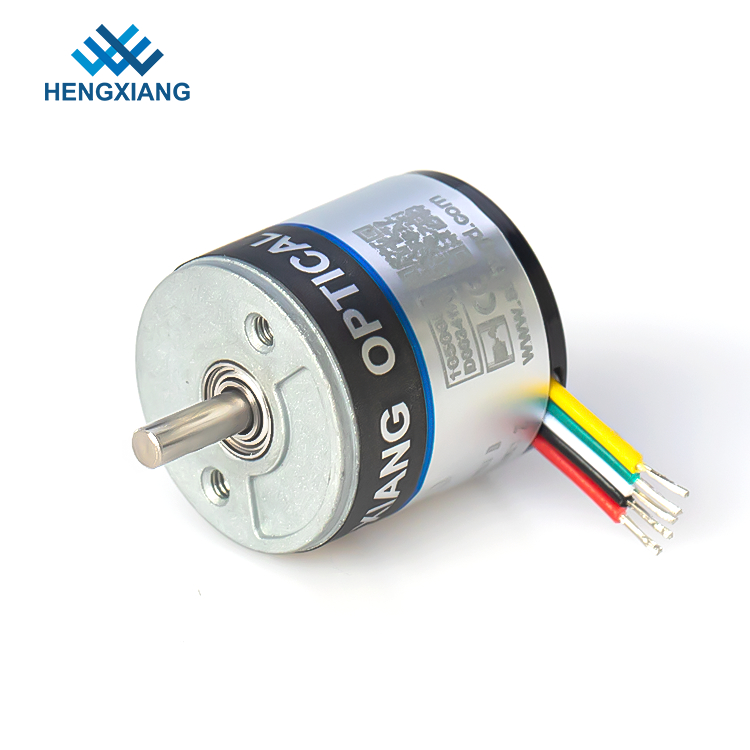

NPN Outer Diameter 18mm Mini Rotary Encoder Solid Shaft 2.5mm 60ppr 3.3Vdc

NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc

  • Hoog licht

    Mini roterende encoder Diameter 18 mm

    ,

    NPN Mini roterende encoder

    ,

    roterende vaste as incrementele encoder

  • Externe afmetingen
    Dikte: 18 mm
  • Dikte 18 mm
    Massieve schachtdiameter: ⌀2,5 mm
  • Resolutie
    36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600
  • Outputfase
    Faseer A, B, Z
  • Afzettype
    Kabel uit van kant
  • Outputwijze
    De output van de collector open kring (NPN &PNP)
  • Omgevingstemperatuur
    Bedrijfstemperatuur: -20~+80° (geen ijsvorming)
  • Plaats van herkomst
    Shanghai, China
  • Merknaam
    HENGXIANG
  • Certificering
    CE,ISO9001
  • Modelnummer
    S18 incrementele encoder
  • Min. bestelaantal
    1 stuks encoder om de bestelling te starten
  • Prijs
    negotiable
  • Verpakking Details
    elk 1 stuk/verpakt in enkele kartonnen doos
  • Levertijd
    3-5 werkdagen voor monsterbestelling, 7-15 werkdagen voor massabestelling
  • Betalingscondities
    D/A, D/P, T/T, Western Union, Creditcard, Mastercard, Paypal, enz
  • Levering vermogen
    100.000 stuks per jaar

NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc

NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc



1, Werkingsprincipe:

Door een centrale as van de foto-elektrische codeschijf, die een doorgaande, donkere inscriptie heeft, worden er foto-elektrische zend- en ontvangstapparaten gelezen om vier groepen sinusgolfsignalen te verkrijgen die zijn gecombineerd in A, B, C, D, elk sinusgolfverschil van 90 graden faseverschil (ten opzichte van een omtreksgolf voor 360 graden), het C, D-signaal omgekeerd, bovenop de A, B twee fasen, kan de stabiliteit van het signaal verbeteren;de andere voert elke draai een Z-fasepuls uit om de referentiepositie van de nulpositie weer te geven.

Aangezien het faseverschil tussen A en B 90 graden is, is het mogelijk om de voorwaartse en achterwaartse rotatie van de encoder te onderscheiden door te vergelijken of fase A vooraan staat of fase B vooraan staat, en de nulreferentiepositie van de encoder kan zijn verkregen door de nulpuls.



1. Feature: Mini incrementele encoder, holle as, eenvoudig te installeren



2. Toepassing: subminiatuurmotor, klein instrument voor automatisering.



3. Belangrijke parameters: 18 mm externe dia, dikte 15,3 mm, holle / blinde as 2,5 mm, resolutie max 1600 ppr, voedingsspanning DC5V;DC8-30V, beschermingsklasse IP50, kabellengte 150 mm


product beschrijving
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 0
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 1
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 2
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 3



Detailparameters van de encoder uit de S18-serie
Merk
HENGXIANG
Externe afmetingen
Buitendiameter: 18 mm
Dikte: 18 mm
Diameter vaste schacht: ⌀2,5 mm
Oplossing
36;50;60;100;200;250;256;360;400;500;512;720;800;1000;1024;1440;1600
Uitgangsfase
Fase A,B,Z
Voedingsspanning
DC5V;DC8-30V
Uitgangstype
Kabel uit de zijkant
Kabel uit de achterkant
Uitvoermodus
Collector open circuit uitgang (NPN & PNP)
Omgevingstemperatuur
Bedrijfstemperatuur: -20~+80° (geen ijsvorming)
Opslagtemperatuur: -25~+85° (geen ijsvorming)
Milieu-menselijkheid
Gebruik en opslag: 35~85% RH (niet-condenserend)
Topresonantiefrequentie
100kHz Max
Top Rev
5000 tpm
Beschermingsgraad
IP50
Verbruik stroom
maximaal 50mA
Stijging/daling tijd
100 sec Max
As belasting
Radiaal: 2N;Axiaal:2N
Trilling (verduren)
Amplitude 0,75 mm, 10-50 Hz, 1 uur voor X/Y/Z-richting afzonderlijk
Schok (verduren)
49/m/s2, drie keer voor X-, Y-, Z-richting afzonderlijk
schacht materiaal
304 roestvrij staal
Kabellengte
150mm
Schelp
Aluminium legering
Pakket
Kartonnen doos
Netto gewicht
Ongeveer 20g (met pakket)
Certificering
CE
Bedrijfsintroductie
ShanghaiHengxiangOptical Electronics Co., Ltd, gevestigd in Shanghai, een internationale stad van China, opgericht in 2001, is een professioneel hightech productiebedrijf dat onderzoek en productie levert, een entiteit die optisch, mechanisch en elektronisch ontwerp integreert.Nu zijn we klaar met de primaire pijplijn van de fabricage van encoders.Na vele jaren ontwikkeling hebben roterende encoders nu 10 series en meer dan 100 soorten, die beide in de volksmond over de hele wereld worden verkocht.Onze roterende encoders worden veel gebruikt voor automatisering, zoals kantoorapparatuur, waterbeschermingsapparatuur, elektrische apparatuur, textielmachines, timmerwerkmachines, injectiemachines, vulkanisatieapparatuur, medische apparatuur, CNC-machine, metallurgische machine, drukmachines, testmachine, lift, Servomotor, verpakkingsmachine, enz., en heeft het vertrouwen en de hoge reputatie van klanten gewonnen.
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 4
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 5
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 6



Encoder van het merk "HengXiang", heeft ISO9001: 2000 Quality Management System-certificaat en CE-certificering, bovendien hebben we een eigen
uitvindingsoctrooien vijf en gebruiksmodeloctrooien vijf, ook geslaagd voor Shanghai New and High-tech AchievementsTransformation Project.
Ons doel: voldoen aan de eisen van de klant, sociale waarde creëren, klanten aandachtig bedienen en win-win bereiken.Van harte welkom
alle klanten om ons bedrijf te bezoeken, om producten van het merk "HengXiang" te beoordelen en op maat te maken.
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 7
Verpakking & Verzending
Elke enkele encoder is verpakt in een enkele veilige doos met beschermende bubbel.
Vervolgens worden alle encoders in een grotere doos gedaan om de verzending voor te bereiden.
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 8
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 9
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 10
NPN buitendiameter 18mm mini encoder vaste as 2.5mm 60ppr 3.3Vdc 11
FAQ
Vraag: Wat is uw MOQ?
een: 1 stks
Vraag: Hoe bestelt u uw encoder?
A: Neem contact met ons op of stuur ons een e-mail, we zullen u zo snel mogelijk antwoorden.
Vraag: Bent u een fabriek of een handelsonderneming?
A: we zijn 100% in de fabriek met ons merk.
Vraag: Wat is uw merk?
EEN: HENGXIANG
Vraag: Kunt u producten naar ons land verzenden?
A: Ja, geef uw bestemming en postcode door, wij zullen de vrachtkosten onmiddellijk voor u controleren.
Vraag: Hoe krijgt u de laatste prijs?
A: Neem contact met ons op en vertel me de selectie van het encodermodel.
Vraag: Hoe een juiste encodermodel selecteren?
A: Een correct encodermodel is gebaseerd op verschillende toepassingen en parameters. U kunt contact met ons opnemen voor technische ondersteuning als u vragen heeft.
Vraag: Biedt u technische ondersteuning?
A: Ja, we hebben een professionele technicus die al uw twijfels kan oplossen.
Vraag: Kunt u in de fabriek een monster aanbieden?
A: Ja, er kan een monster worden verstrekt.
Vraag: Hoe te betalen voor een monster?
A: Momenteel accepteert onze fabriek T / T, creditcard, Paypal, Western Union of contant geld.
Vraag: Heeft u enkele video's van uw producten?
A: Ja, je kunt onze YOUTUBE-pagina bezoeken voor encodervideo's.
Vraag: Wat is uw productgarantiebeleid voor encoders?
A: 1 jaar kwaliteitsgarantie en levenslange technische ondersteuning.
