PGK50  hollow shaft Stainless Steel Ip67 Through Hole Encoder

PGK50 hol schachtroestvrij staal Ip67 door Gatencodeur

  • Hoog licht

    Roestvrij staal door gatencodeur

    ,

    ip67 door gatencodeur

    ,

    ip67 roestvrij staalcodeur

  • Codeurtype
    Stijgend Type
  • Uitwendige diameter
    50mm
  • Dikte
    27mm
  • Holle schachtdiameter
    10mm; 12mm; 14mm; 15mm (facultatief)
  • resolutie
    1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
  • Leveringsvoltage
    DC5V; DC8-30V
  • Consumptiestroom
    100mA maximum; 120mA maximum
  • Hoogste reactiefrenquency
    100kHZ; 500kHZ; 600kHZ
  • GND
    verbonden niet met de codeur
  • Bescherming
    IP67
  • Plaats van herkomst
    SHANGHAI, CHINA
  • Merknaam
    HENGXIANG
  • Certificering
    CE,ISO9001
  • Modelnummer
    PGK50
  • Min. bestelaantal
    1pcs
  • Prijs
    Consult us
  • Verpakking Details
    elk 1 stuk werd ingepakt in enige kartondoos
  • Levertijd
    3-5 werkdagen voor steekproeforde, 7-15 werkdagen voor massaorde
  • Betalingscondities
    L/C, D/A, D/P, T/T, Western Union, MoneyGram
  • Levering vermogen
    100K stukken per jaar

PGK50 hol schachtroestvrij staal Ip67 door Gatencodeur

PGK50 van het de codeurbeveiligingsniveau IP67 van de roestvrij staalcodeur 1024ppr Stijgende rotarty de servomotorcodeur


Punten Basisparameters
Merk HENGXIANG
Codeurtype Stijgend Type
Uitwendige diameter 50mm
Dikte 27mm
Hol schachttype Door schacht
Holle schachtdiameter 10mm; 12mm; 14mm; 15mm (facultatief)
Resolutie 1000; 1024; 1250; 2000; 2048; 2500; 4096; 5000; 10000
Outputfase 1=A+B; 2=A+B; 3=A+B+Z; 4=A+A-+B+B-; 6=A+A-+B+B-+Z+Z-; 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
Leveringsvoltage DC5V; DC8-30V
Afzettype Radiale kabel
Outputwijze F=Push-pull; C=TTL (DC5V)
E=HTL (DC8-30V)
Consumptiestroom 100mA maximum; 120mA maximum
Hoogste reactiefrenquency 100kHZ; 500kHZ; 600kHZ
GND verbonden niet met de codeur
Beginnende torsie Minder dan 9.8×10-3 N.m
Inertieogenblik Minder dan 6.5×10-6 kg.m2
Milieutemperatuur Het werken: -40~+90℃ (herhaalbare windende kabel: -10℃); Opslag: -45~+95℃
Milieuvochtigheid Het werken en opslag: (Noncondensing) 50~85%RH
Bescherming IP67
Shell Roestvrij staal
Certificatie Ce
pakket Kartondoos
Netto gewicht Ongeveer 150g

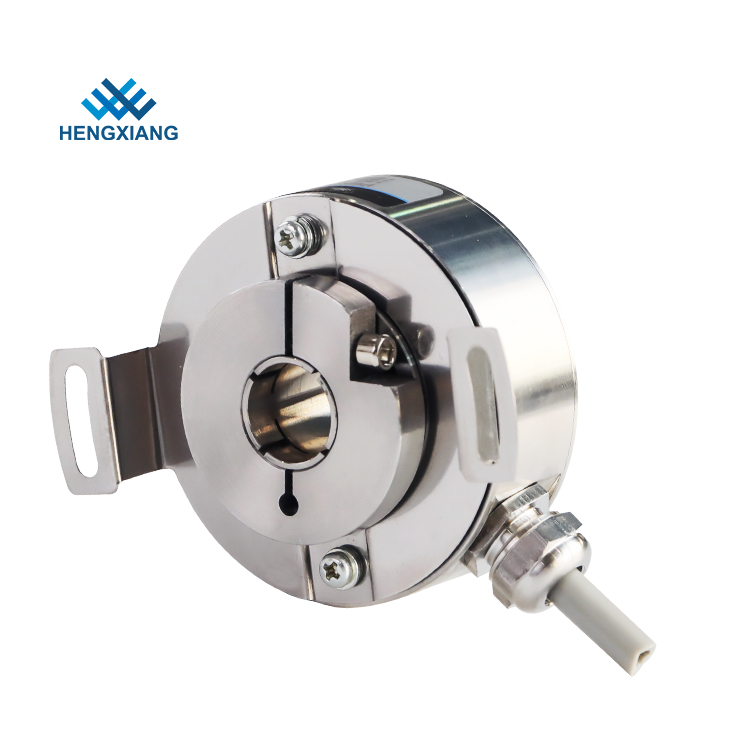

PGK50 hol schachtroestvrij staal Ip67 door Gatencodeur 0

PGK50 hol schachtroestvrij staal Ip67 door Gatencodeur 1

Principe van codeur
Een stijgende roterende codeuroutput een bepaalde hoeveelheid Impulsen per Revolutie. Hoger dit PPR-aantal, kleiner de hoek tussen elke impuls. Dit PPR-aantal wordt bevestigd voor gewone stijgende codeurs. De programmeerbare stijgende codeurs kunnen deze waarde aan een gewenst aantal door een softwareverandering aanpassen.
Vandaag hebben de meeste stijgende codeurs Balans (HTL) de de outputbestuurder of van RS422 (TTL), deze heeft de meeste oudere outputkringen zoals Open Collector NPN, Open Collector PNP, Voltageoutput vervangen.
De balansdiekringen (van HTL), ook als Totempaal worden bekend, verstrekken een signaalniveau dat aan het toegepaste leveringsvoltage beantwoordt. Het leveringsvoltage strekt zich typisch van 8 uit tot 30 VDC.
Met juiste verbindingen u de Balansinterface kunt gebruiken om ware open collectorkringen te vervangen door een externe die diode te gebruiken op een bepaalde manier wordt verbonden om de richting van de stroom de kringen voor van RS422 (TTL) te beperken verstrek een constant 5 V-signaalniveau dat niet afhankelijk van het leveringsvoltage is. Twee waaiers van het leveringsvoltage kunnen worden geselecteerd: Van 4,75 tot 5,5 VDC (kan worden gebruikt om de open bestuurders van de collectoroutput te vervangen) of van 8 tot 30 VDC. Het gebruiken van verschil signaleert de output volledig volgens de RS422-norm naleeft.
Productiedatum
1. voor 1-10 steekproeven: 3-5 werkdagen
2. voor massaproduktie 20-50: 7-10 werkdagen
3. voor over 100pcs, productie zullen op tijd met klanten en schip worden besproken
Betalingstermijnen:
1. T/T, de Western Union, creditcard, Paypal, enz.
2. 3-5 werkdagen na ontvangen betaling
3. De codeurs zullen verscheepte eens klaar zijn
Verzending
De goederen kunnen verscheept via TNT, Fedex, UPS, DHL, EMS, enz.
U kon uitdrukkelijk volgens uw vereisten selecteren als vrachtcollector
Als u geen koeriersrekening hebt, zullen wij zullen goedkoopst en een veiligheid voor u uitdrukkelijk controleren en vinden.
Onze fabriek heeft 30%-korting met de meeste koeriersdienst, zodat zou de prijs zo goedkoop mogelijk kunnen zijn.


Meer informatie
Als u meer informatie over onze fabriek of over onze producten zoekt, gelieve ons contacteren of ons met de elektronische post te versturen op dit ogenblik, zullen wij u zo spoedig mogelijk antwoorden.
