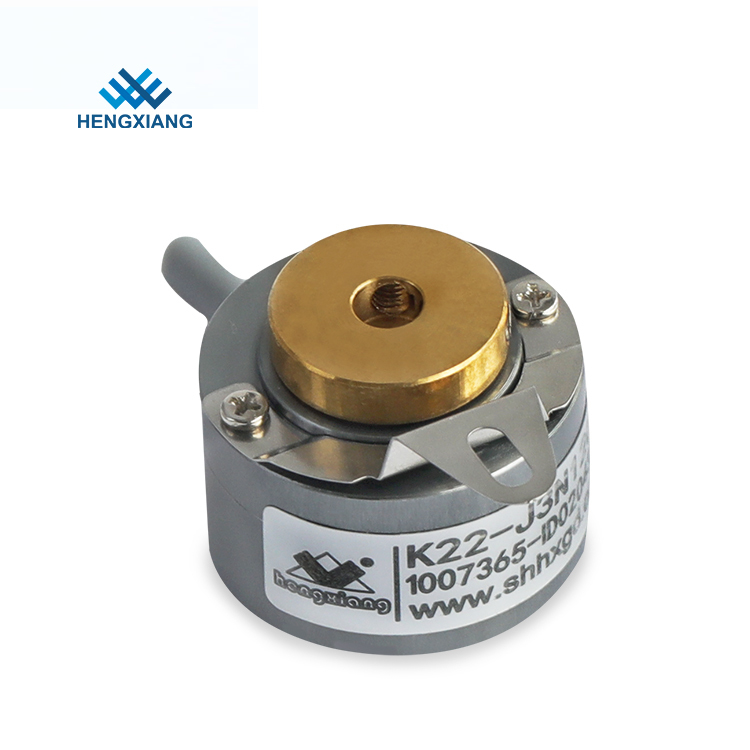

18mmuitgangstype NPN 360ppr 8 mm as roterend Lage kosten
1. Feature: Mini incrementele encoder, holle as, eenvoudig te installeren
2. Toepassing: subminiatuurmotor, klein instrument voor automatisering.
3. Belangrijke parameters: 18 mm externe dia, dikte 15,3 mm, holle / blinde as 2,5 mm, resolutie max 1600 ppr, voedingsspanning DC5V;DC8-30V, beschermingsklasse IP50, kabellengte 150 mm
Artikelen
|
Basisparameters
|
Merk
|
HENGXIANG
|
Encodertype
|
Incrementele encoder
|
Externe diameter
|
18mm
|
Dikte
|
15,3 mm
|
Installatie afmeting
|
R11mm, veerplaat 18T22
|
Diameter holle as
|
2,5 mm
|
Oplossing
|
250;256;360;400;500;512;720;800;1000;1024;1440;1600
|
Uitgangsfase
|
Fase A,B,Z
|
Voedingsspanning
|
DC5V;DC8-30V
|
Uitgangstype
|
Kabel uit de zijkant
|
Kabel uit de achterkant
|
|
Uitvoermodus
|
Collector open circuit uitgang (NPN & PNP)
|
Beschermingsgraad
|
IP50
|
Kabellengte
|
1M (kabellengte kan op de juiste manier worden toegevoegd door
|
vereisen, maar het moet afzonderlijk worden betaald)
|
|
Verbruik stroom
|
MAXIMAAL 50mA
|
Top reactiefrequentie
|
100KHZ
|
Stijging/daling tijd
|
100 sec Max
|
start koppel
|
minder dan 5x 10-4 Nm
|
Intertia-moment
|
minder dan 0,3x 10-6kg.m2
|
Schacht belasting
|
radiaal 2N;Axiaal 2N
|
Top REV
|
3000r tpm
|
Omgevingstemperatuur
|
In bedrijf: -10 ~+70°; opslag: -15 ~+75°
|
Omgevingsvochtigheid
|
Gebruik en opslag: 35-85% RH (niet-condenserend)
|
Trilling (verduren)
|
Amplitude 0,75 mm, 10-50 Hz, 1 uur voor drie assen afzonderlijk
|
Sok(verduren)
|
49m/s2, drie keer voor X-, Y-, Z-richting afzonderlijk
|
schacht materiaal
|
Roestvrij staal
|
Shell-materiaal
|
aluminium legering
|
Kabellengte
|
150mm
|
Certificering
|
CE
|
pakket
|
Kartonnen doos
|
Netto gewicht
|
Ongeveer 20g (met pakket)
|
